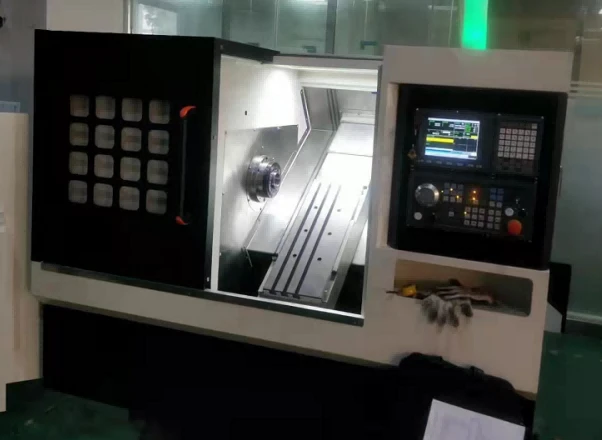

CNC tokarski stroj za skupne alate

Model alatnog stroja

PARAMETAR

Jedinica

Maksimalni promjer zakretanja na krevetu

500

㎜

Maksimalni promjer obrade na kolicima

450

㎜

Maksimalna duljina obrade

450

㎜

Raspon brzine vretena

100-4000

broj okretaja u minuti

Snaga glavnog motora

7.5/11 KW

KW

Maksimalna količina učitavanja alata

8

T

X-hod osi/Z-hod osi

900/450

㎜

Minimalni iznos hoda po osi X-/Z-

0.001/0.001

㎜

Brzina brzog hoda po osi X-/Z-

36/36

m/min

T-utor radnog stola mm

3-14*50

mm

Ponovljivost osi X-/Z-osi

Manje od ili jednako 0,003/0.005

㎜

Hrapavost površine

Manje ili jednako 0,63

hm

Promjer otvora vretena

Φ65

㎜

Promjer šipke kroz rupu

Φ46

㎜

Nagnuti kut kreveta

45



Vanjske dimenzije (D x Š x V)

2150*1550*1870

㎜

Neto težina alatnog stroja

3100

kg

Ne

Artikal

Parametar

Marka

Qt

1

Vreteno

A2-5

Tajvan KENTURN

1

Ležaj vretena

NSK

Japan

6

2

Servo jedinica motora vretena

7,5/11 KW

Tajvan SYNTEC

1

3

Snaga motora vretena

7,5/11 KW

Tajvan SYNTEC

1

4

Okretni moment servo motora osi X-

11nm

Tajvan SYNTEC

1

5

Snaga servo motora osi X-

1.5KW (kočnica)

Tajvan SYNTEC

1

6

Okretni moment servo motora osi Z-

11nm

Tajvan SYNTEC

1

7

Snaga servo motora osi Z-

1,5 KW

Tajvan SYNTEC

1

8

Linearna vodilica (X-os)

30(lopta)P razina

TAJVAN PMI

2

9

Linearna vodilica (Z-os)

30(lopta)P razina

TAJVAN PMI

2

10

Kuglični vijak (X-os)

32/10

Japan THK

1

11

Kuglični vijak (Z-os)

32/10

Japan THK

1

12

sustav

SYNTEC 7TA

Tajvan SYNTEC

1

13

Radna ploča

Ploča struga

Tajvan SYNTEC

1

14

Relejni modul

Serija tokarilica

Tajvan SYNTEC

1

15

Uređaji za napajanje

Prekidač strujnog kruga

Schneider

1

16

Uređaji visokog napona

Zagađivač

Schneider

1

17

Niskonaponski uređaji

Relej

Schneider

1

18

Sustav stezne glave

CK46(A2-5)

Tajvan AUTO

1

19

Rotacijski cilindar (šuplja)

6 INČA

Tajvan AUTO

1

20

Motorna hidraulička stanica od 2 KS

40L

Kina LEIMAN

1

21

Distributer Gang alata

63/8T

Max alata

8

22

Okrugli držač za noževe

Φ25

Držač alata za bušenje

4

23

Čeoni držač alata

20

Izborni kvadrat od 20 rezova

2

24

Četvrtasti držač alata

20

Izborni kvadrat od 20 rezova

2

25

Baza alatnih strojeva

integralni lijev

Samoproizvodnja

1

26

Zaštita vanjskog limenog poklopca

Samoproizvodnja

1

27

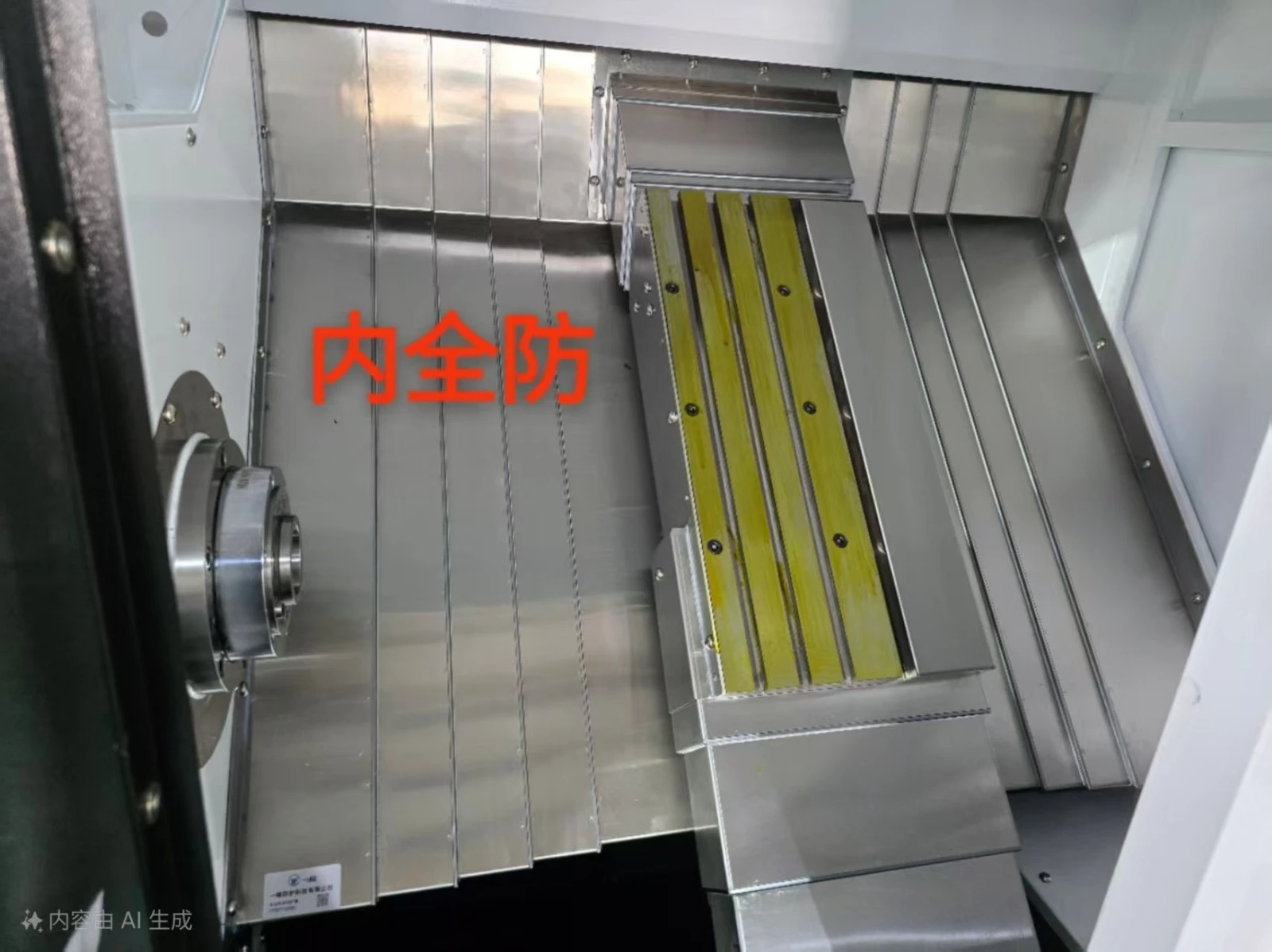

Unutarnja zaštita

Nehrđajući čelik

Samoproizvedite Full Guard

1

28

Kuglični navojni ležaj

20TAC

Japan NSK

2 OS

29

Spojnica

18/22

DK

2

30

Uljni injektor

2/3L

BAOTN Kina

1

31

Pumpa tekućine za rezanje

750W

SHEN HAI Kina

1

32

Kutija s alatima

Prijenosna plastična kutija za alat

Kina

1

33

imbus ključ

(metrički 1,5-10)

Kina

1

34

Odvijač

Phillips i ravni odvijači

Kina

2

35

CF čitač kartica

U disk

SSK

1

36

CF kartica

1 GB

YIZHENG

1

37

Stopala

M24 vijak + podloška

Kina

6

38

Priručnik sustava SYNTEC

SYNTEC

1

39

YS-65L (duljina šipke 1,5 metara) Servo dodavač (prikladan za šipku od 30/65 mm)

1. Srednja platforma za podršku

Tri cijevi za izvlačenje

Čahure i velike, srednje i male potisne šipke

Kina

1

40

Lančani transporter za strugotinu i automobil za strugotinu

46X+chip auto S106

Kina

1

41

Baterija kodera

3.6V

Kina

2
